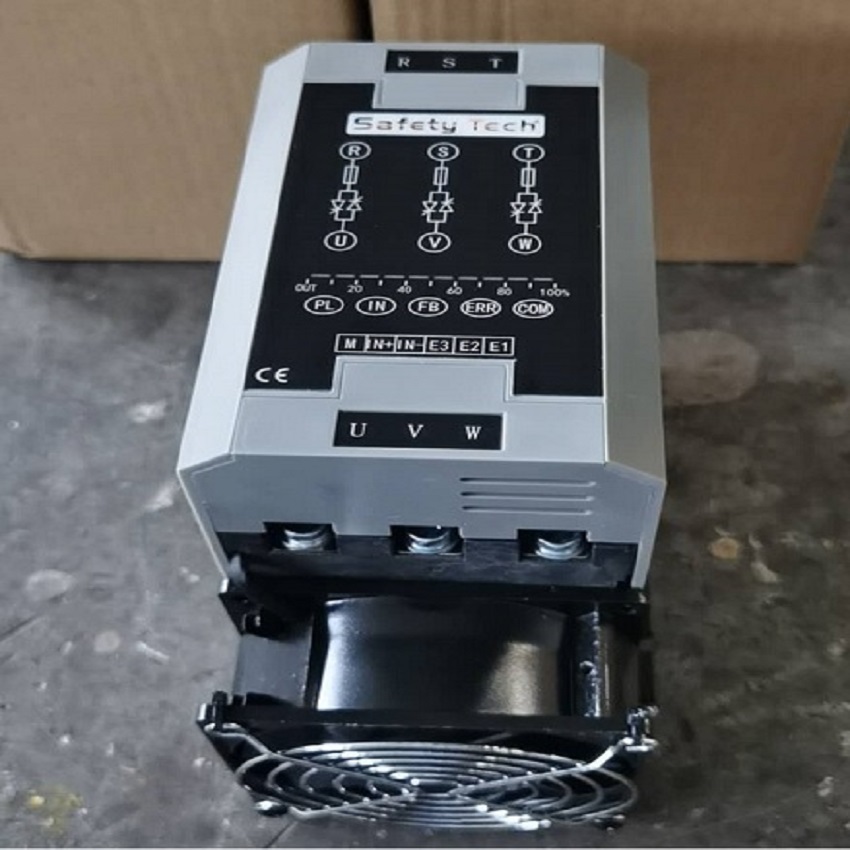

電力調整器是應用晶閘管（又稱可控硅）及其觸發控制電路用于調整負載功率的盤裝功率調整單元。更多的是運用數字電路觸發可控硅實現調壓和調功。調壓采用移相控制方式，調功有定周期調功和變周期調功兩種方式。
單相交流調壓調功一體化技術電力調整器采用全數字化電路設計，單相220V/380VAC通用。其調壓采用移相控制方式，調功有定周期調功和變周期調功兩種方式。其功能包括：上電緩起動、緩關斷、散熱器超溫檢測保護等功能。其特點：體積小，輸出起控點低、電源頻率適應范圍寬（可用于發電機電源），外形美觀，是一款經濟型單相電力調整器。系列單相調整器由控制板、散熱單元、功率模塊、外殼等組成。控制板使用控制板；散熱系統采用高效散熱器，同等體積下提高30%的散熱效率；低噪長壽命風機，確保系統的可靠。
該電力調整器與帶0-5V、4-20mA的智能PID調節器或PLC配套使用；主要用與工業電爐的加熱控制、負載類型可以是單相阻性負載、單相感性負載及單相變壓器負載。
單相電力調整器是運用數字電路觸發可控硅實現調壓和調功。調壓采用移相控制方式，調功有定周期調功和變周期調功兩種方式。該控制板帶鎖相環同步電路、上電緩起動、緩關斷、散熱器超溫檢測、電流限制、過流保護。電力調整器與帶0-5V、4-20mA的智能PID調節器或PLC配套使用；主要用與工業電爐的加熱控制、大型風機水泵軟啟動節能運行控制、。負載類型可以是三相阻性負載、三相感性負載及三相變壓器負載；三相負載可以是中心接地負載、中心不接地負載、內三角形負載及外三角形負載。
* 控制方式： 調相控制：連續調壓 ；調功控制：阻性過零調功
* 調節輸出分辨率： 調相0.1°；調功 10ms
* 移相范圍： 0～180°；
* 驅動輸出： 可變寬度脈沖：8°~ 120°觸發可控硅模塊：驅動電流300mA
* 手動方式： 外接10KΩ電位器調整
* 軟啟動軟關斷時間： 相角控制時，P3電位器調整。調整范圍0.2~120秒
*電壓限制： 板內P1電位器或外接10KΩ電位器調整。調整范圍0~100%
* 電流限制（選件）： 內置電流變換器，外接10KΩ電位器調整。調整范圍20%~100%
* 過流報警（選件）： 內置電流變換器，板內P2電位器調整。調整范圍100%~150%
* 散熱器超溫保護: 75℃溫度開關，常閉接點動作時間：< 10ms
* 起動/停止開關: 外接開關
* 調功/調壓切換(選件): 外接開關
* 工作環境: 溫度范圍：-30~+50℃ 濕度范圍：90% RH最大 無結露 海拔高度 2000m 以下
存儲溫度： -30~+60℃
其它要求： 通風良好，不受日光直射或熱輻射，無腐蝕性、可燃性氣體
* 安裝形式和要求: 壁掛式，垂直安裝
絕緣電阻: 模塊輸出端與外殼，500VDC；最小控制板電源端與外殼，500VDC；控制輸入端與外殼，500VDC； 控制板輸入端與電源端，500VDC
* 介電強度： 模塊輸出端與外殼之間，2000VAC 1分鐘；控制電源端與外殼之間，2000VAC 1分鐘
